2.3. Электроснабжение и контактная сеть средства



В ремонт контактной сети и системы электроснабжения в 1990-1997-м годах было вложено 3,6 миллиона немецких марок ФРГ (1,8 млн. евро).

При нормальных условиях работы троллейбус приводится в действие постоянным током напряжением в 600 вольт. Это означает, что на практике скачки напряжения колеблются от 450 до 750 вольт.

Электроснабжение

Выпрямительная подстанция «Центр»

Транспортное предприятие «Барнимер бусгезельшафт» получает электрический ток для троллейбусного сообщения от коммунального предприятия города Бернау. Этот получаемый из Бернау электрический ток на 100% вырабатывается из сертифицированных возобновляемых источников энергии. Получаемый от предприятия коммунального хозяйства Бернау переменный ток преобразуетсяна трех выпрямительных подстанциях «Барнимер бузгезельшафт» в постоянный ток.

Одна выпрямительная подстанция обеспечивает током несколько участков троллейбусной контактной сети.

Для преобразования переменного тока в постоянный ток на трех выпрямительных подстанциях установлено значительное число электротехнического оборудования.

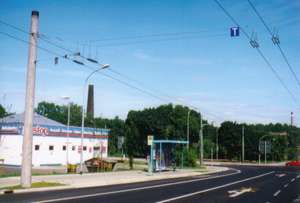

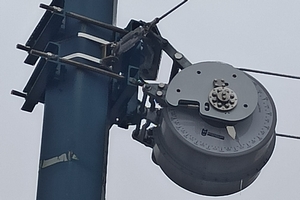

Контактная сеть

Старая и новая контактная подвеска на Железнодорожном мосту

В контактной сети Эберсвальде инсталлировано 4 сходных стрелок, 11 подпитывающих соединений, 7 крестовин, х?соединительных «перехлестов» поводов прямого и обратного направления, 19 секционных изоляторов и 5 расходных (управляемых) стрелок.

Протяженность контактной сети, устроенной по системе «Ломбард» (то есть два провода идут параллельно друг другу) составляет около 44,6 километров
К началу

Сходные стрелки

Сходная стрелка у рынка

Сходные стрелки, это – чисто механические стрелки. Перья сходных стрелок перемещаются механическим воздействием полозами щёчек головок токоприемника.
К началу

Подпитывающие кабели

Подпитывающие кабели на перекрестке Поратц-штрассе и Брайте-(Широкая)-штрассе в Нордэнд.

Через подпитывающие кабели, прикрепленные к контактным проводам, с выпрямительной подстанции посредством подземного кабеля подается постоянный ток напряжением в 660 В для питания контактной сети.
К началу

Крестовины

Крестовины

Крестовины устанавливаются в местах пересечения контактных проводов.
К началу

Перекрещивания

Перекрещивания

Перекрещивания, это – электрическая связь между собой либо минусового, либо плюсового контактных проводов прямого и обратного направления. Перекрещивание служит для выравнивания различной нагрузки в контактных проводов между проводами прямого и обратного направления.
К началу

Секционные изоляторы

Секционные изоляторы

Секционный изолятор, - это – обесточенная часть в контактной подвеске, он служит для разделения контактной сети на различные участки питания.


К началу

Стрелки

Стрелки

Электронные Секционный изоляторстрелки типа U-88 Кульмер и Маттер (Цюрих, Швейцария). Механическое устройство состоит из двух модулей, контактной поверхности в нижней части стрелки и управляемой части.
